С 2 апреля 2026 года при подаче на согласование архитектурно-градостроительных решений (АГР) объектов капитального строительства в Москве обязательно предоставление цифровой информационной модели (ЦИМ АГР) в формате IFC. Требования утверждены совместным распоряжением Департамента градостроительной политики и Департамента информационных технологий города Москвы № ДГП-Р-1/26/64-16-6/26 от 16 января 2026 г.
Материалы ниже — справочная информация для проектировщиков.
Плагин для выгрузки IFC
На текущий момент плагин доступен только для Revit. Скачать плагин и инструкции: Якорь IFC в Базе знаний . Пример содержания TRM-контейнера по 1 секции Пример отображения модели, Якорь IFC - см. на сайте.
К апрелю 2026 года ожидается релиз плагина для ArchiCAD.
Сервис для формирования ведомости
Модель ЦИМ АГР в формате IFC необходима для проверки заявленных технико-экономических показателей (ТЭП). Перечень и показатели ТЭП согласовываются на ГЗК/ППТ/ГПЗУ.
Для проверки на соответствие заявленным ТЭП необходимо сформировать ведомость и сравнить с показателями в модели.
Разработчики разработали сервис для формирования ведомости технико-экономических показателей (ТЭП) в формате XML. Функционал сервиса рассчитан на заполнение данных из городских информационных систем.
Примеры моделей
Эталонной модели для всех объектов не существует из-за индивидуальности каждого проекта. Однако доступны примеры и инструменты проверки. Примеры содержат все необходимые элементы и необходимые данные для подсчета ТЭП.
- НН_К00_ПС_АГР.ifc
Проектная ситуация
Скачать - НН_К00_БиО_АГР.ifc
Благоустройство и озеленение
Скачать - НН_К01_С00_АР_АГР.ifc
Подвал
Скачать - НН_К01_С01_АР_АГР.ifc
1 секция
Скачать - НН_К01_С02_АР_АГР.ifc
2 секция
Скачать - AGR_TEO.xml
ТЭП в xml
Скачать
Пример ведомости
Файл содержит содержит заполненную ведомость ЦИМ АГР применимую к «Эталонной модели». Для формирования ведомости рекомендуем использовать XSD-схему с набором необходимых полей для заполнения в формате XML. Vedomost.zip
Вспомогательные файлы
Процесс выгрузки атрибутивной информации из Проприетарного ПО в формат IFC для каждого ПО индивидуален. Для приведения параметров (атрибутов) из САПР в параметрам IFC используется файл маппинга. В нем связываются внутренние параметры пользователя (типа и экземпляра) с параметрами по требованиям. IFC_RusSets_AGR_PROPERTY_шаблон.txt пример файла маппинга для Revit
Для проверки наличия требуемых свойств в элементах применяются файлы IDS. Он настроен под требования ЦИМ АГР и используется при проверках входного контроля перед рассмотрением экспертом. IDS.zip материалы для ЦИМ АР, ЦИМ ПС БиО и МССК
Для реализации проверки правильности задания зон, моделирующих СПП в ГНС и общую площадь согласно методики определения площадных показателей ТЭП, разработана матрица определения параметров в модели показателям ТЭП. Методика определения ТЭП рассказываем про подсчет СПП в ГНС
Обратите внимание:
Для корректного вычисления ТЭП параметры RUS_Zone для элементов, определяющих площадь (IfcSpace), должны быть вписаны, как СПП в ГНС и Общая площадь.
На основе проводимых пилотных проектов, скорректированы параметры для модели ЦИМ АР: исключенные атрибуты помечены крестиком, сохранённые — указаны. Данные изменения будут включены в обновленную версию требований.
Подробности на странице СтроимПросто.

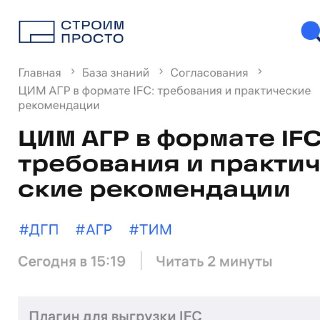

Скрин страницы сайта - в приложении.
